产品概述
V型干冷器（V型干式节能冷却器）的换热束呈 V 形布置、风机顶置，两侧进风、顶部排风，同等散热量下占地面积更小。按风机布置分单排风机与双排风机两个系列，单排覆盖 70–1097kW，双排覆盖 345–1754kW，双排系列同时是发电机组远置散热器的标准形态。全部系列标配 910mm EC 轴流风机，可按气候选配微雾加湿（喷淋）或等焓加湿（湿帘）配置。
三种配置，按气候选型
标准型——结构最简，适用于气候凉爽、水质一般的常规场景。

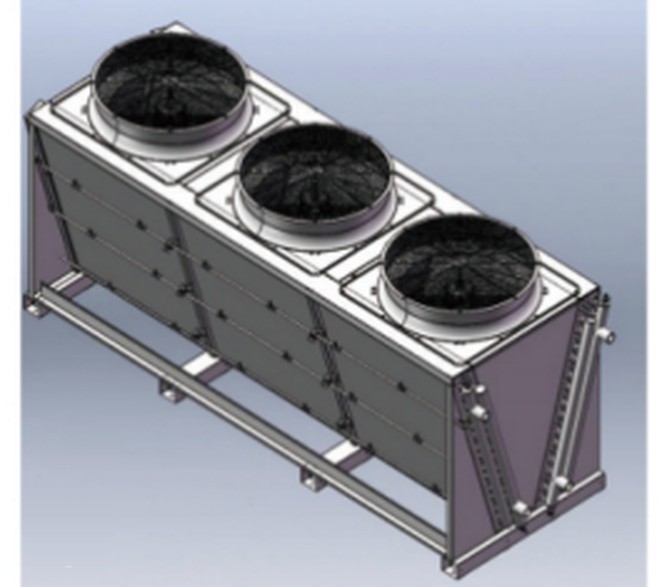

微雾加湿（喷淋）——高温干燥气候下向进风侧喷雾预冷，提升高温时段出力，耗水量极低。

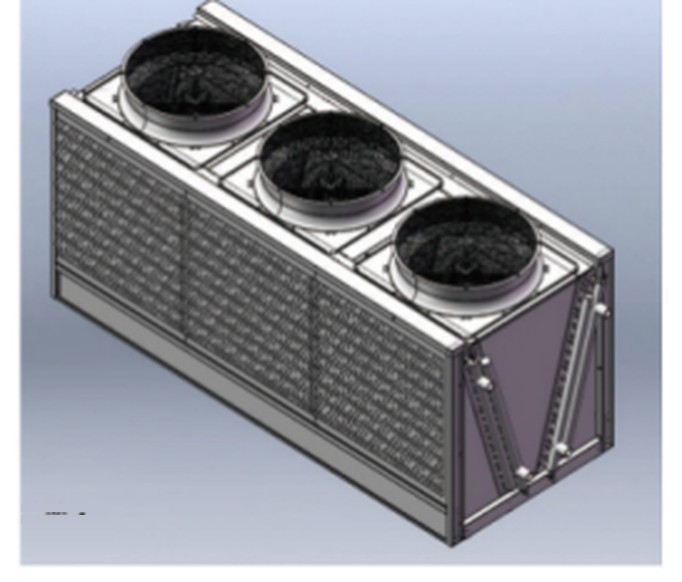

等焓加湿（湿帘）——湿帘模块化设计、易于更换，适用于高环境温度与干燥气候、缺水及高电费地区，核心优势：高温工况性能卓越、显著节能降耗、极低水耗、维护简便。

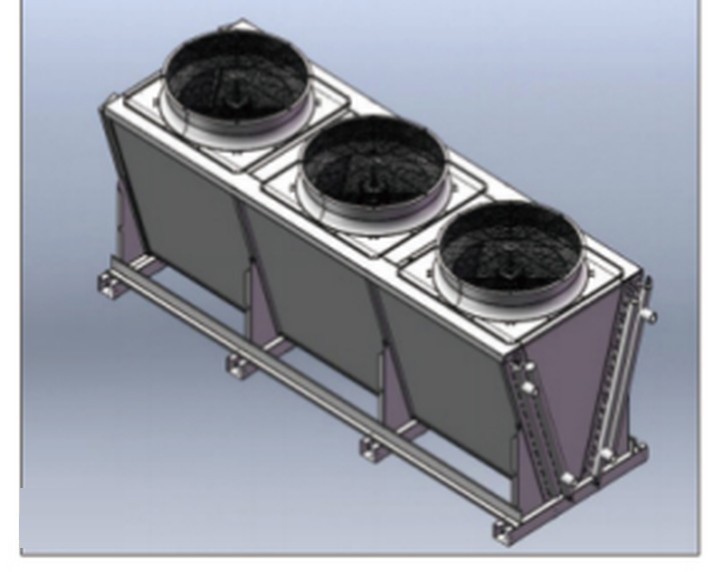

V型干式节能冷却器（单排风机）
风机 910mm，1–10 台；额定工况：进风 25℃ / 进水 45℃ / 出水 35℃。
| 风机数量 | 设备外形尺寸 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 风机规格 | 长度 L（mm） | 1520 | 2620 | 3720 | 4820 | 5920 | 7020 | 8120 | 9220 | 10320 | 11420 |
| 宽度 W（mm） | 1150 | ||||||||||
| 高度 H（mm） | 1780 | ||||||||||
| 参数工况 | 型号 | YKF-DVS1-0070+EC+C | YKF-DVS2-0217+EC+C | YKF-DVS3-0327+EC+C | YKF-DVS4-0433+EC+C | YKF-DVS5-0546+EC+C | YKF-DVS6-0649+EC+C | YKF-DVS7-0763+EC+C | YKF-DVS8-0865+EC+C | YKF-DVS9-0979+EC+C | YKF-DVS10-1097+EC+C |
| 风量（m³/h） | 28000 | 54000 | 81000 | 108000 | 135000 | 162000 | 189000 | 216000 | 243000 | 270000 | |
| 流体介质 | 换热量（kW） | 70 | 217 | 327 | 433 | 546 | 649 | 763 | 865 | 979 | 1097 |
| 换热面积（㎡） | 193 | 871 | 1306 | 1741 | 2176 | 2612 | 3047 | 3482 | 3917 | 4353 | |
| 进风（℃） | 25 | ||||||||||
| 进水/出水（℃） | 45 / 35 | ||||||||||

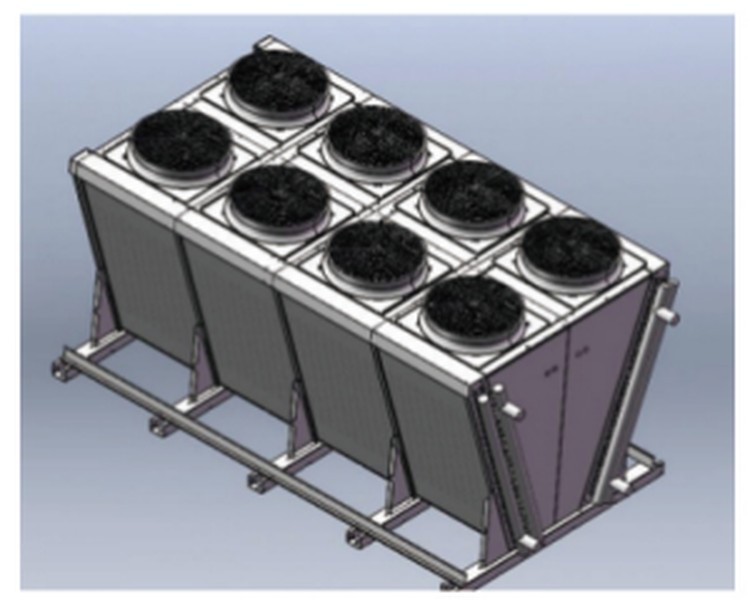

V型干式冷却器（双排风机）｜发电机组远置散热器
风机 910mm，4–20 台；额定工况：进风 25℃ / 进水 45℃ / 出水 35℃。作为发电机组远置散热器，承担缸套水与工艺回路散热。
| 风机数量 | 设备外形尺寸 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 风机规格 | 长度 L（mm） | 2620 | 3720 | 4820 | 5920 | 7020 | 8120 | 9220 | 10320 | 11420 |
| 宽度 W（mm） | 1150 | |||||||||
| 高度 H（mm） | 1780 | |||||||||
| 参数工况 | 型号 | YKF-DVD4-0345+EC+C | YKF-DVD6-0508+EC+C | YKF-DVD8-0694+EC+C | YKF-DVD10-0840+EC+C | YKF-DVD12-1022+EC+C | YKF-DVD14-1205+EC+C | YKF-DVD16-1388+EC+C | YKF-DVD18-1571+EC+C | YKF-DVD20-1754+EC+C |
| 风量（m³/h） | 95000 | 142500 | 192000 | 240000 | 288000 | 336000 | 384000 | 432000 | 480000 | |
| 流体介质 | 换热量（kW） | 345 | 508 | 694 | 840 | 1022 | 1205 | 1388 | 1571 | 1754 |
| 换热面积（㎡） | 1074 | 1611 | 2148 | 2685 | 3222 | 3759 | 4296 | 4832 | 5369 | |
| 进风（℃） | 25 | |||||||||
| 进水/出水（℃） | 45 / 35 | |||||||||

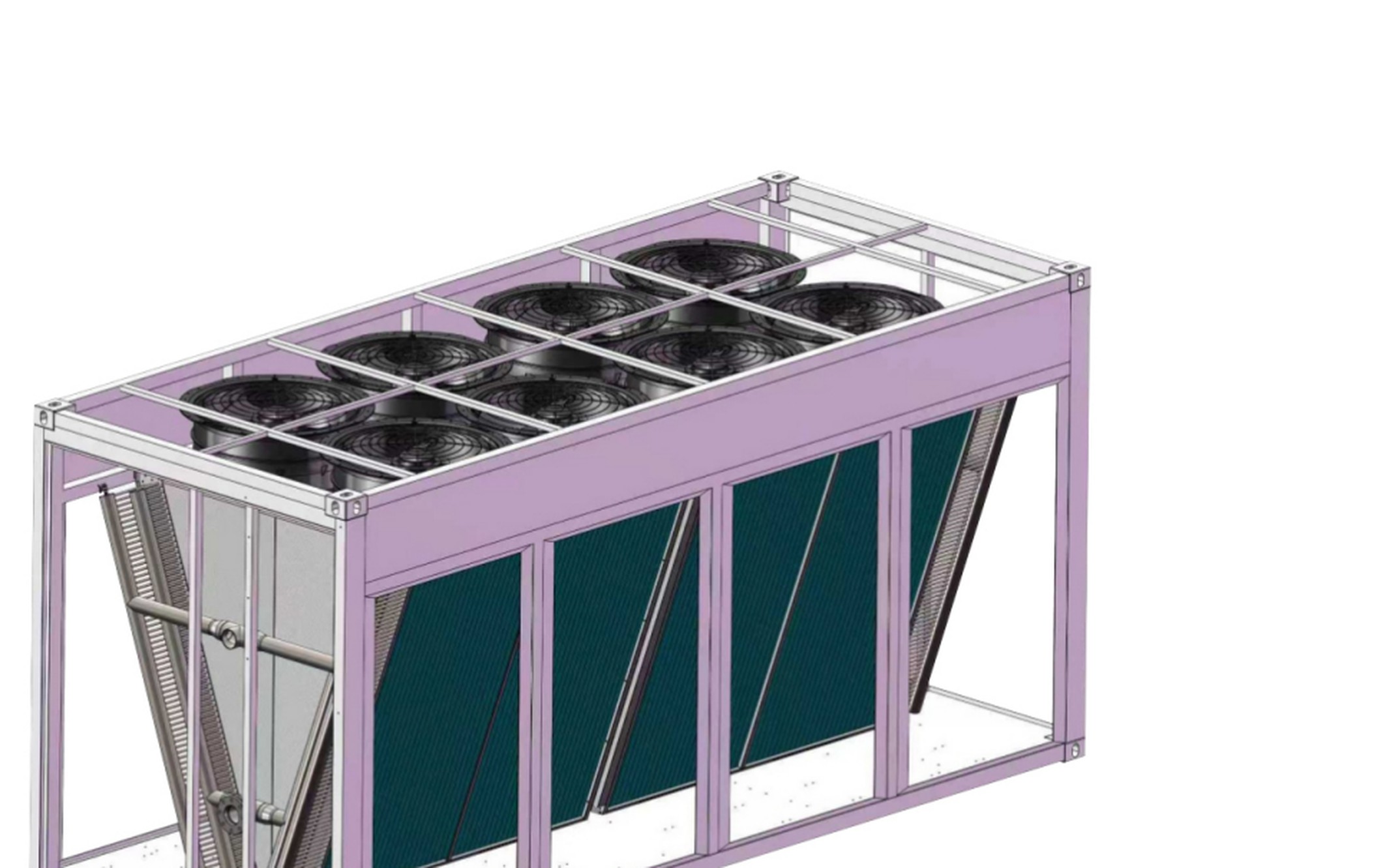

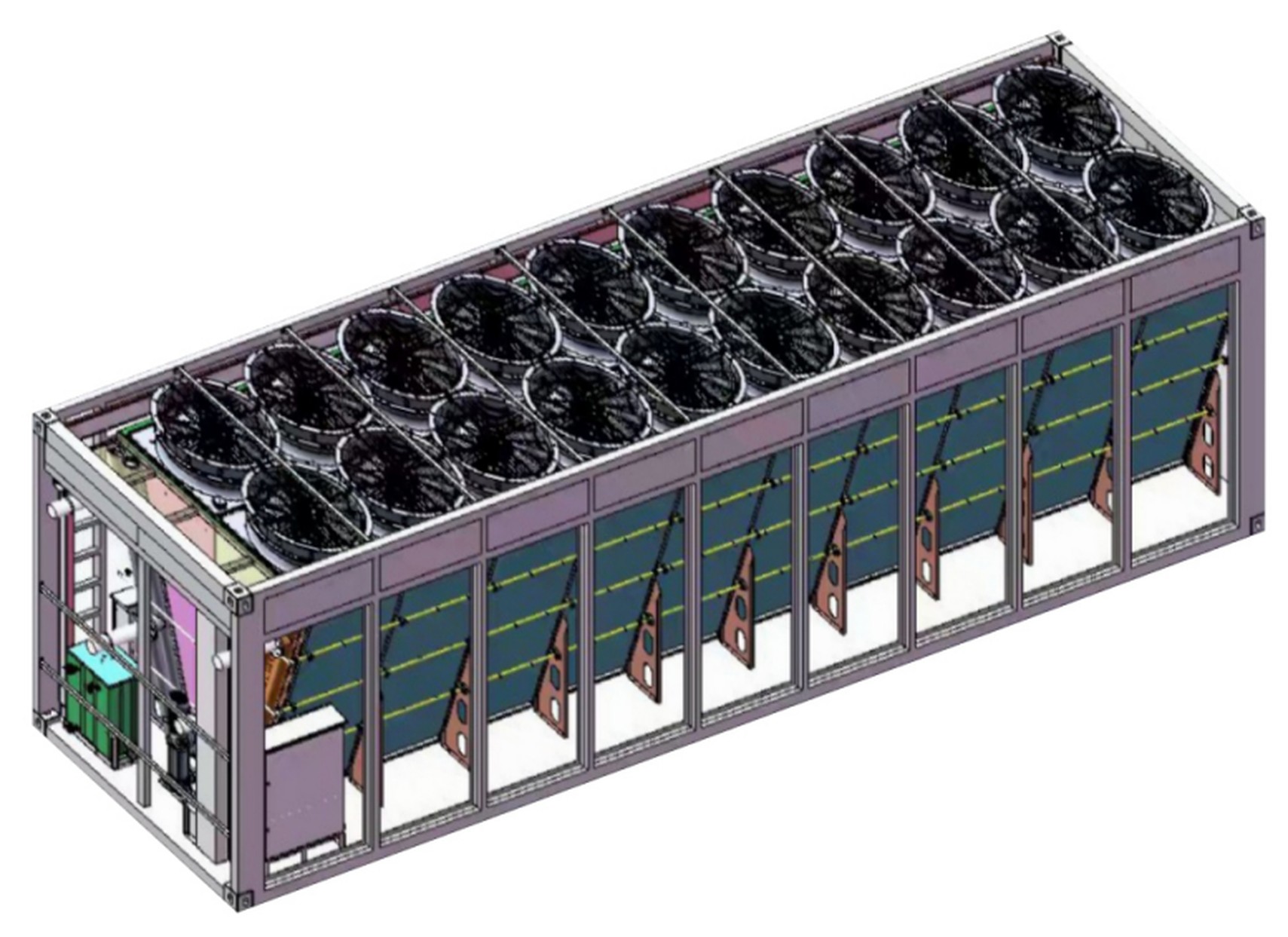

集装箱系列（20HQ / 40HQ）
设备整体装入标准集装箱，工厂完成全部组装与测试，到场即接即用。五大优势：
高模块化集成——工厂完成全系统（翅片管束、风机等）组装测试，现场仅需接电接管道即可运行，大幅简化安装。
快速部署省工期——省去现场钢结构搭建、组装调试环节，紧急/临时项目可节省数月工期。
易运输可移动——标准集装箱尺寸，适配全球海陆空运输；设备可随项目搬迁重复使用，灵活性高。
省空间简基建——无需大型混凝土基础，仅需简单支撑，适合空间有限或地形复杂场地。
质量可控性高——工厂标准化制造，质控比现场施工更严格，确保设备出厂性能与质量。
| 外形尺寸 | 20HQ | 40HQ |
| 长度（mm） | 6058 | 12192 |
| 宽度（mm） | 2438 | 2438 |
| 宽度+湿帘（mm） | 2758 | 2758 |
| 高度（mm） | 2896 | 2896 |
定制选项
翅片：铝、不锈钢、环氧涂层铝；片距 1.4–9mm 按工况调整
管束：铜管、铜镍合金、不锈钢（304/316）、碳钢
风机：EC 或 AC，按噪声与控温要求选配
加湿配置：标准 / 微雾加湿（喷淋）/ 等焓加湿（湿帘）
应用场景
数据中心冷却、发电机组远置散热、高温工艺冷却、复合肥、食品医药、煤化工、HVAC 等行业与场景。
以上所有规格仅供参考。不同的介质类型、环境湿度及液体进出口温度均会影响产品性能，请联系我们进行定制化计算，以获取最适宜的解决方案。
